本报告在 2024 年 9 月「500kV顺名站备自投试验异常事件」的基础上，系统梳理全站 51、52、35kV、21、22 各保护小室照明及打印电源的走向，逐屏定位站用电中配Ⅰ、Ⅱ段的非同源并列点，并给出处理情况与遗留问题。文中五张走向图均按各小室实际平面布置（屏柜两排）绘制，逐屏用箭头标注电源回路。

一、事件背景

2024 年 9 月，500kV顺名站开展 35kV#1 备自投试验期间，#1、#2 站用变先后因低压侧零序过流保护动作跳闸，站用电系统一度全停。经拉路法逐级排查，最终在保护小室屏柜内照明打印电源回路定位到故障点——中配Ⅰ、Ⅱ段两路非同源站用电在此处存在 A 相并列短接。（事件详细处理过程见专项报告，本文不再赘述。）

根本原因：因基建历史原因，380V 中配Ⅰ、Ⅱ段 A 相在各保护小室照明回路存在并列短接点。两路站用电同源、相角差小时保护不动作，隐患潜伏多年；一旦由不同源供电、相角差增大，非同源 A 相电流叠加在站用变低压侧产生零序电流，达到定值即出口跳开站用变。因此需逐一排查并解开各小室照明打印电源的并列点——即本次工作。

二、排查方法

在上述事件定位到"并列点位于保护屏柜内照明打印电源"的基础上，对全站各保护小室采取如下方法逐屏排查：

  1. 以各小室站用电室抽屉开关进线为起点，沿屏柜照明及打印电源电缆（ZM 系列）逐屏查线；
  2. 对每一屏核对进出电缆对数与端子编号，确定电源走向、转折/跨排点；
  3. 定位站用电中配Ⅰ、Ⅱ段两路系统的并列点屏柜；
  4. 断开动力箱内"屏内照明及打印"火线并包扎，解开并列后复测，验证照明、打印仍正常。

以下逐小室给出走向图与结论。各图图例一致：蓝色为进线屏、琥珀色为转折点、红色为并列点，黑色实线箭头为照明走向，绿色虚线为动力箱已拆支路。

三、各保护小室排查结果

4.1　52 小室（500kV#2 保护小室，C 屏）

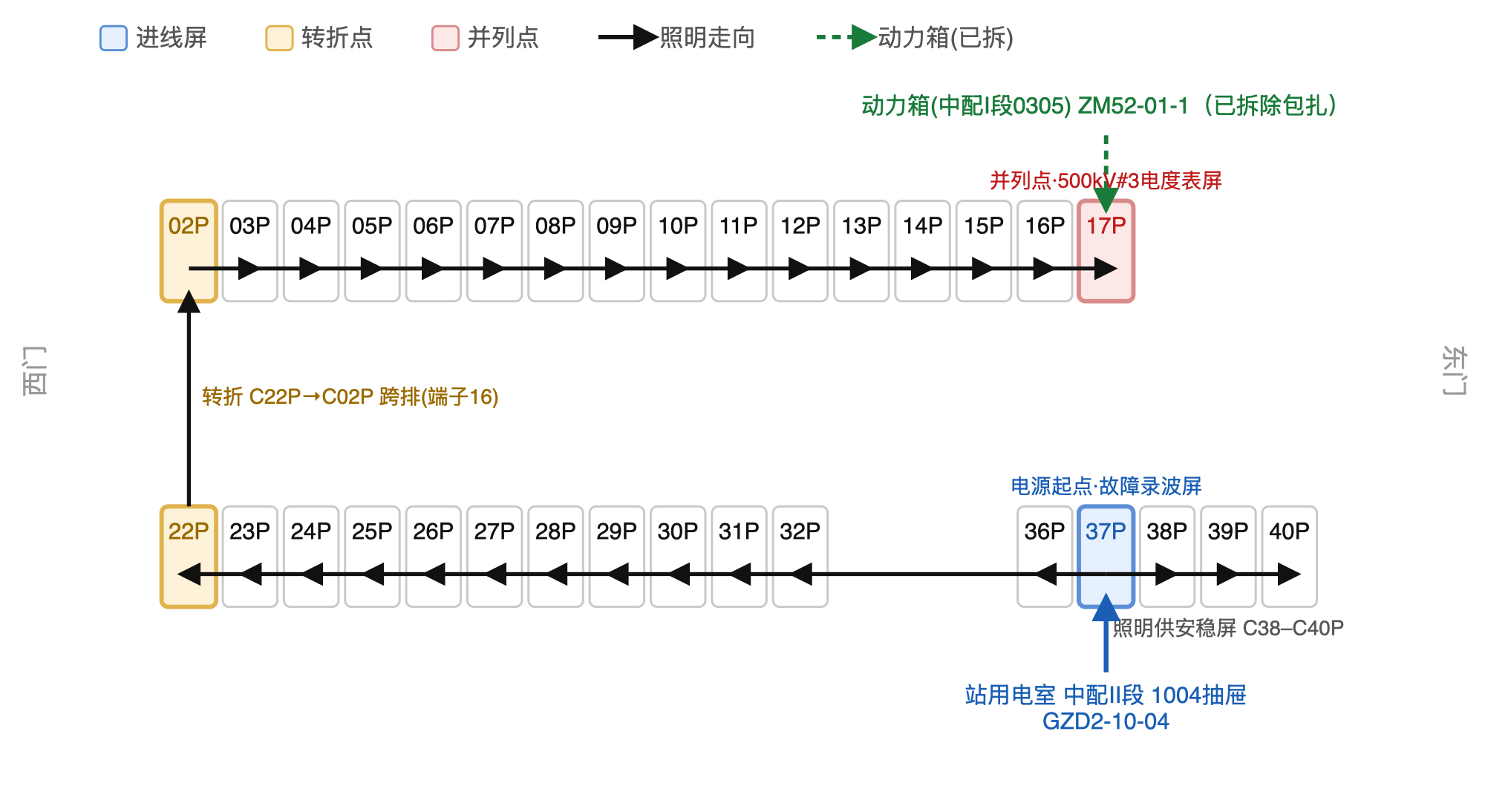

52小室照明及打印电源走向图

  • 电源起点：C37P（500kV第二保护小室故障录波屏），电源来自站用电室中配Ⅱ段 1004 抽屉开关，电缆 GZD2-10-04。
  • 走向：自 C37P 双向供电——向右经 C38P→C39P→C40P 供安稳屏；向左经 C36P（跨过预留屏 C33–C35）→C32P…→C22P 转折跨排（端子16）→C02P，再沿上排 C02P…→C17P。
  • 并列点：C17P（500kV#3 电度表屏）。原动力箱（中配Ⅰ段 0305）电缆 ZM52-01-1 在此并入，现已拆除包扎。
  • 附：早期曾误判并列点在 C37P，经核实 C37P 仅为中配Ⅱ段 1004 的进入点，真正并列点在末端屏 C17P。

4.2　51 小室（500kV#1 保护小室，B 屏）

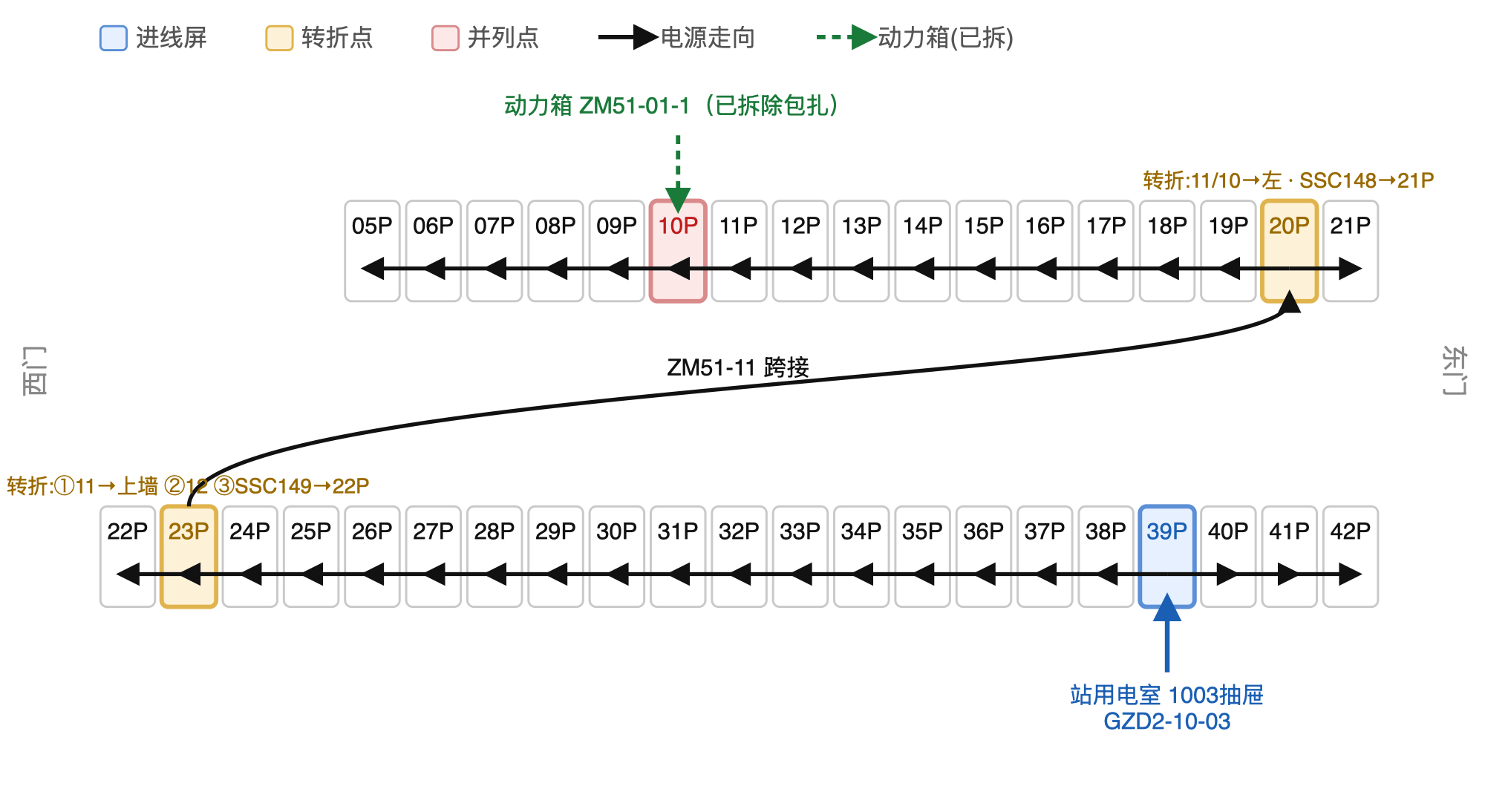

51小室照明及打印电源走向图

  • 电源起点：B39P，电源来自站用电室 1003 抽屉开关，电缆 GZD2-10-03。
  • 走向：B39P 分两路——向 23 方向 B39P→B38P→…→B23P（转折：ZM51-11 跨排至上排 B20P，SSC-149 至 B22P）；向 40 方向 B39P→B40P→B41P→B42P。上排自 B20P 起 B19P→…→B10P→…→B05P。
  • 并列点：B10P（5021 断路器保护屏）。原动力箱电缆 ZM51-01-1 在此并入，现已拆除包扎；动力箱内红、绿两线已彻底取下并包扎。

4.3　35kV 保护小室（主变及 35kV 保护小室，A 屏）

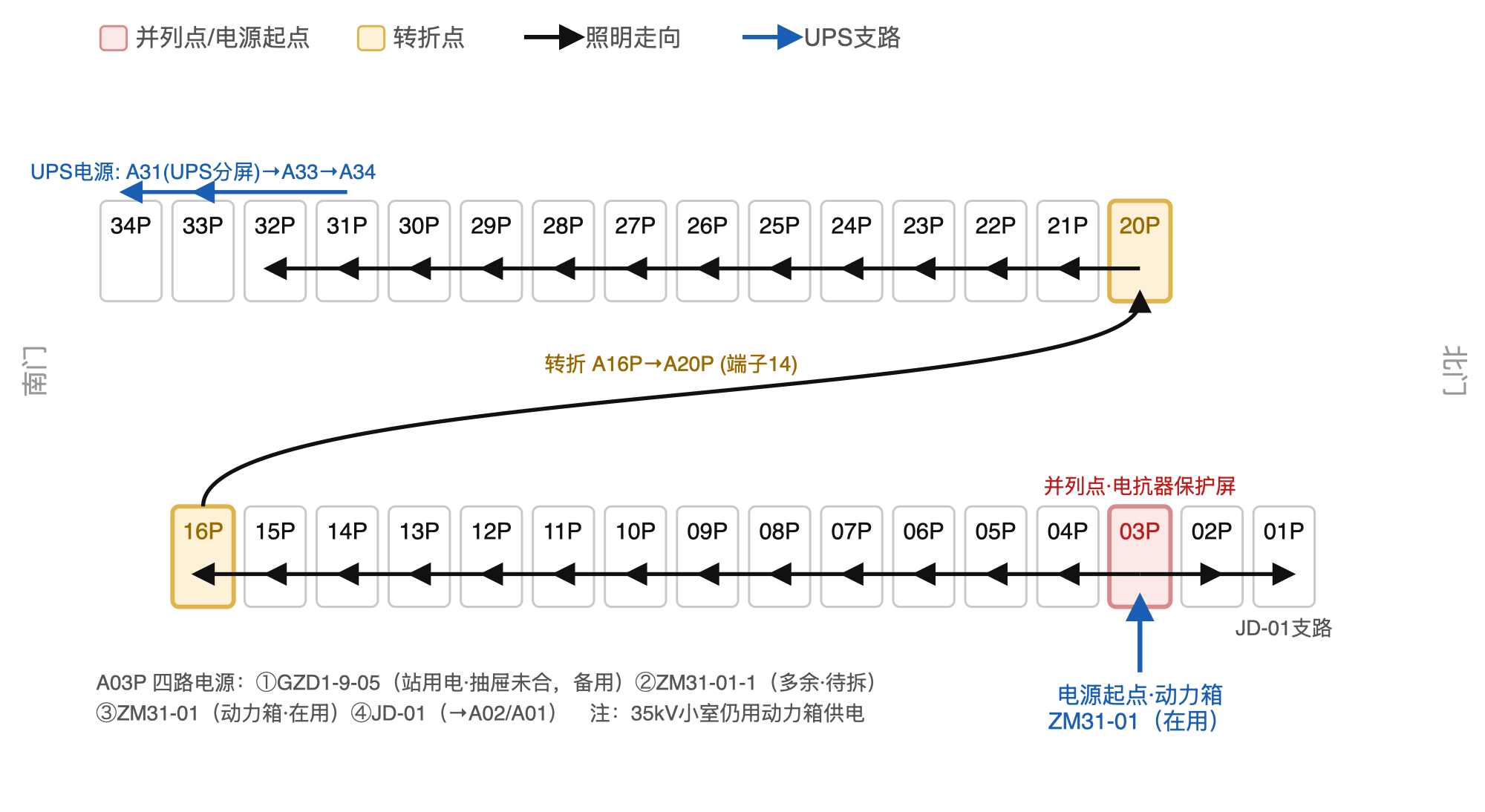

35kV小室照明及打印电源走向图

  • 电源起点 / 并列点同屏：A03P（500kV#1 主变 35kV 电抗器保护屏），共四路电源：① GZD1-9-05（站用电，抽屉开关未合，备用）；② ZM31-01-1（多余，待拆）；③ ZM31-01（动力箱，当前在用）；④ JD-01。
  • 走向：ZM 主链 A03P→A04P…→A16P 沿下排，转折跨排（端子14）→A20P，再 A21P…→A32P 沿上排；UPS 支路 A31P（UPS分屏）→A33P→A34P；JD-01 支路 A03P→A02P→A01P。
  • 说明：本小室仍使用动力箱供电（③ZM31-01 在用）。并列成因为 ②ZM31-01-1，因低抗、站用变保护交换机使用照明电源、暂不能停合抽屉开关，该并列点待下次检修时取除（见遗留问题）。

4.4　21 小室（220kV#1 保护小室，D 屏）

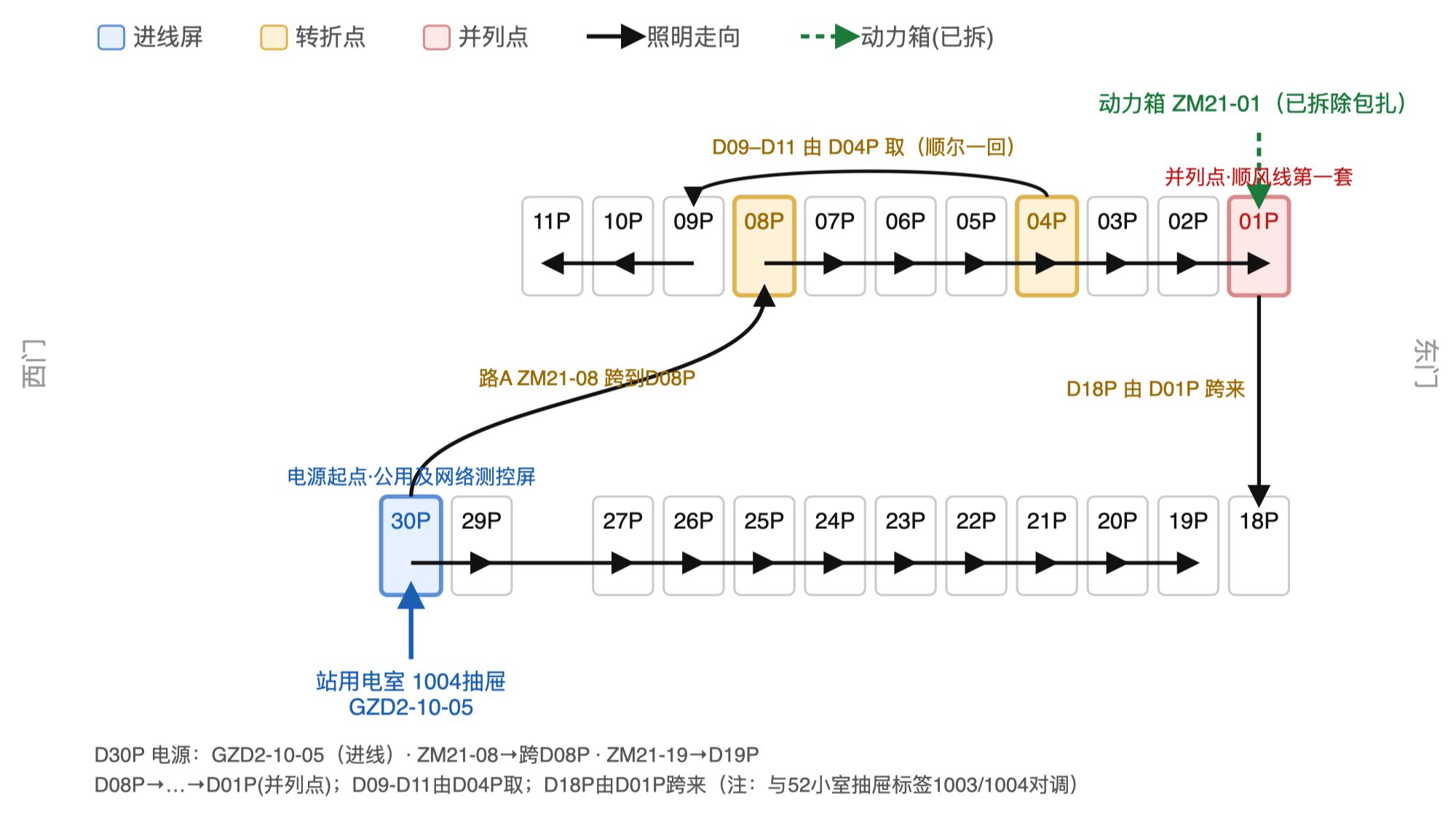

21小室照明及打印电源走向图

  • 电源起点：D30P（220kV第一保护小室公用及网络测控屏），电源来自站用电室 1004 抽屉开关，电缆 GZD2-10-05。
  • 走向：路 A（ZM21-08）D30P →直接跨排到 D08P→D07P→…→D01P；路 B（ZM21-19）D30P→…→D19P；D18P 由 D01P 直接跨来。
  • 特殊取电：D09P–D11P（顺尔一回相关屏）电源从 D04P 取（非 D08P），此处较隐蔽。
  • 并列点：D01P（220kV 顺风线第一套线路保护屏）。原动力箱电缆 ZM21-01 在此并入，现已拆除包扎。

4.5　22 小室（220kV#2 保护小室，E 屏）

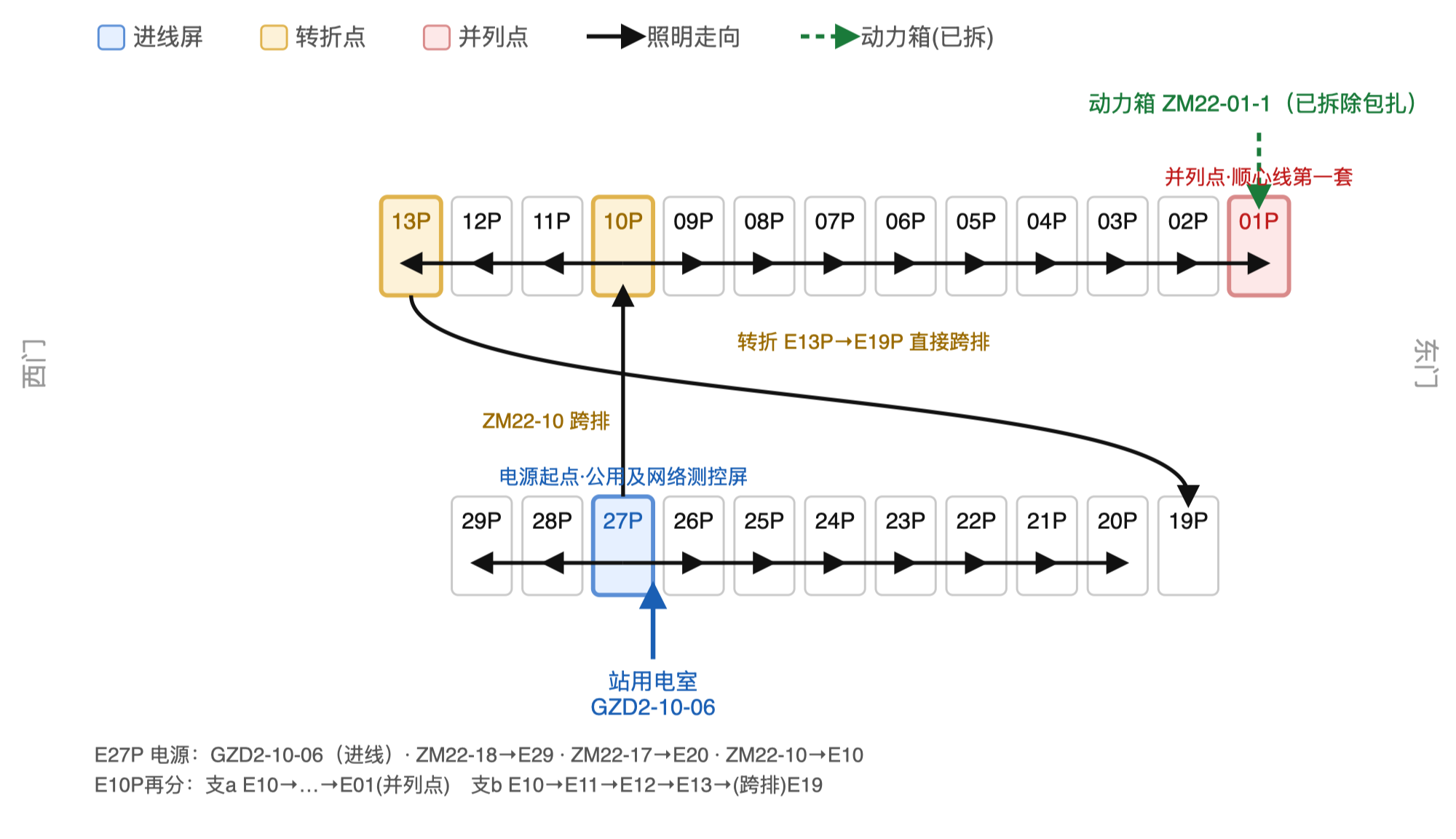

22小室照明及打印电源走向图

  • 电源起点：E27P（220kV第二保护小室公用及网络测控屏），电源电缆 GZD2-10-06。
  • 走向：三路——ZM22-18：E27P→E28P→E29P；ZM22-17：E27P→E26P→…→E20P；ZM22-10：E27P →直接跨排→ E10P，再于 E10P 分两支：支 a E10P→E09P→…→E01P，支 b E10P→E11P→E12P→E13P →直接跨排→ E19P。
  • 并列点：E01P（220kV 顺心线第一套线路保护屏）。原动力箱电缆 ZM22-01-1 在此并入，现已拆除包扎。

四、处理情况与遗留问题

已处理：

  • 51、52、21、22 小室的并列点均已取掉并包扎，相关小室动力箱内的红、绿两线已彻底取下并包扎。
  • 目前全站保护小室照明及打印电源均改由站用电室抽屉开关供电（35kV 保护小室除外，仍使用动力箱）。

遗留问题：

  1. 35kV 小室并列点（②ZM31-01-1）待取：因低抗、站用变保护交换机使用照明电源，暂不能停合抽屉开关，需下次检修时取除该并列点。
  2. 抽屉开关标签对调：52 小室（现标 1003）与 21 小室（现标 1004）照明及打印电源抽屉开关位置标签反了，需纠正。
  3. 21 小室排查中发现两处隐蔽走向应存档备查：顺尔一回 D09P 电源取自 D04P（非 D08P）；故障测距屏照明电源单独取自 D01P（JD 端子排下方）。

五、结论

  • 本次异常的根本原因是保护小室照明回路存在 380V 中配Ⅰ、Ⅱ段 A 相非同源并列短接点，在上级电源相角关系变化后，非同源电流叠加产生零序电流触发站用变保护跳闸。
  • 通过逐屏查线，已定位并解开 51、52、21、22 小室的并列点，35kV 小室并列点待下次检修取除。
  • 建议后续将各小室照明及打印电源统一规范为单一站用电源供电，从设计与运维上根除非同源并列隐患，并将本报告五张走向图纳入现场资料，便于日后核查与检修。
